量測服務








磁性能量測服務

銘異VCM實驗室成立於2015年10月,主要任務為磁性能之量測與模擬,使用高階量測儀器,結合磁路模擬軟體作以分析。
為提供更為精準的磁性能分析及量測,實驗室在2016年9月引進了日本最新型的3D Gauss Analyzer。

3D Gauss Analyzer量測儀使用最先進的高階3軸磁力探測棒,其特點為可同時捕捉到同一感磁位置3個軸向之磁力,各
軸向的相對角度誤差小於0.1度,並具有溫度自動補正之功能。此量測儀對磁力分布、磁力解析具有強大之量測效益,
廣泛應用於磁鐵、馬達、機電等業界。

銘異可為您進行客製化量測,迅速回饋量測分析結果,為客戶創造更好的競爭力,期待未來能成為您事業上的夥伴。

銘異VCM實驗室服務項目:

3D 向量磁力量測
回轉機構
驅動方式 步進馬達
角度精度 0.04° (9000P/rev)
左右移動(X軸)
移動行程 120mm(自動)
±30mm(手動)
精度 0.001mm
重複移動精度 ±0.02mm以下
前後移動(Y軸)
移動行程 120mm(自動)
±30mm(手動)
精度 0.001mm
重複移動精度 ±0.02mm以下
上下移動(Z軸)
移動行程 120mm(自動)
±30mm(手動)
精度 0.001mm
重複移動精度 ±0.02mm以下
3軸磁力Sensor位置
回轉中心 標準磁石回轉式自動歸位
回轉中心位置精度 ±0.05mm以內
Sensor角度補正
補正軸 3軸 (X軸、Y軸、Z軸)
補正精度 各軸±0.2°以內
3 軸磁力探棒

檢出軸數 檢出軸數 3 (X, Y, Z)
感磁領域 By : 0.03x0.05x0.03 (mm)
Bx, Bz : 0.15x0.01x0.15 (mm)
相對角度誤差 ±0.1°以內
量測精度 ±1%
表面感磁距離 0.3±0.1mm

2D 波形輸出

磁力線圖
3D 磁力分布圖形
等高線圖
磁材磁性能量測(BH-Tracer)
永磁材料不同温度特性测量系统
用於稀土永磁(Nd-Fe-B,Sm-Co)及一般永磁(鐵氧體,Al-Ni-Co)小樣品的磁性檢測,稀土永磁可測退磁曲線,一般永磁
可測磁滯迴線。通過測量材料從室溫到200℃的退磁曲線和磁滯迴線,可直接得到Br,Hcb,Hcj,(BH)max,Hk,Hk / Hcj
等參數,計算得出剩磁和矯頑力的溫度係數α和β。
  設備特點
1. 測量過程為準靜態,避免了渦流場,消除了磁場和磁極化強度之間產生相角,使樣品均勻磁化。
2. 電磁鐵磁路設計先進,勵磁場高。
3. 高溫测量升溫速度快,溫度控制精度±0.3℃。

  樣品尺寸
直徑Ø6~Ø10mm*高度>8mm

  量測誤差
磁感: ≤±0.5% , 磁場: ≤±0.5%

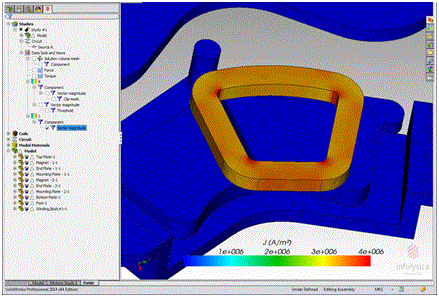

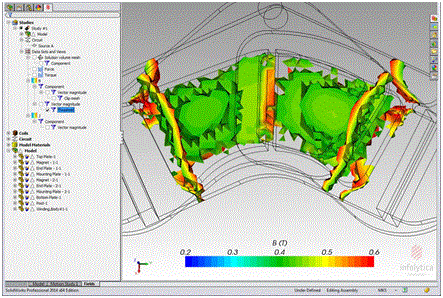

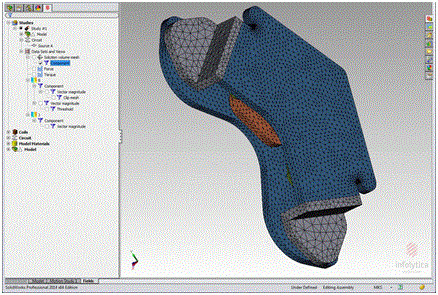

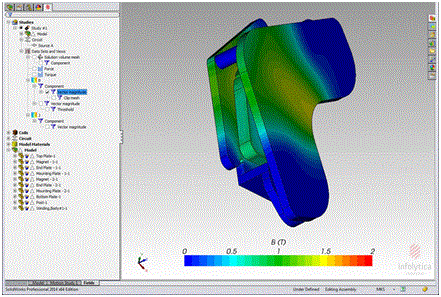

電磁磁路模擬
電磁磁路模擬項目

  Bg(Flux Density)
  Total flux
  磁吸力
  扭矩
  磁漏
  導磁率

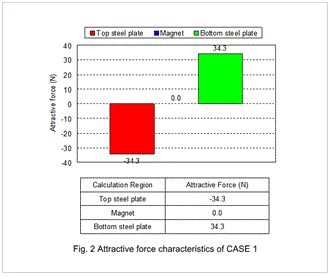

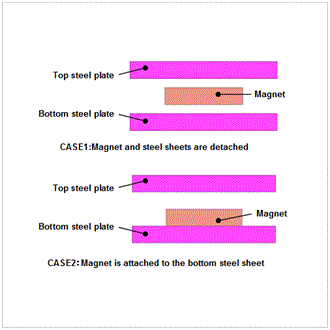

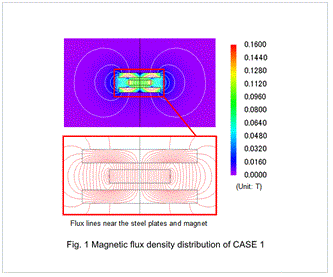

Case A

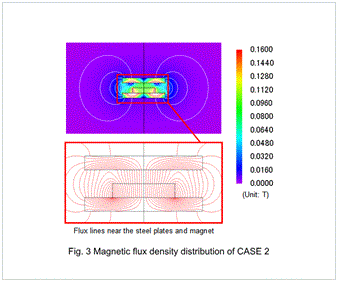

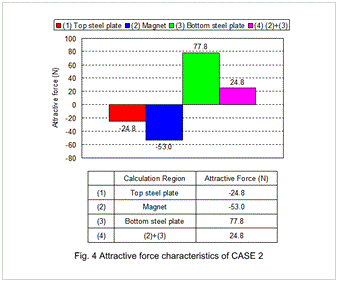

Case B
結構模擬
結構模擬項目: 可靠度分析
落下試驗分析
衝擊試驗分析
模態振動分析
熱應力分析
設計變更建議提出
應力分析案例



模態分析案例
